Come sapere se la tua valvola di sicurezza è difettosa?

La risposta breve: segnali chiave che la valvola di sicurezza non funziona

Una valvola di sicurezza è difettosa quando perde continuamente, non si apre sotto pressione eccessiva, si apre al di sotto del punto di pressione impostato o mostra corrosione visibile e danni fisici. Non si tratta di problemi di manutenzione minori: una valvola di sicurezza difettosa su una caldaia, un recipiente a pressione o un sistema HVAC rappresenta un pericolo diretto per la sicurezza. Negli ambienti industriali, una valvola limitatrice di pressione guasta è una delle principali cause di guasti catastrofici alle apparecchiature e infortuni sul lavoro. Se la valvola gocciola, trasuda, vibra o semplicemente non si attiva correttamente durante un test manuale, è necessaria un'ispezione o una sostituzione immediata.

La seguente guida illustra ogni sintomo significativo, metodo di test e considerazione per la sostituzione in modo da poter prendere una decisione informata sulle condizioni della valvola di sicurezza, che si tratti di uno scaldabagno residenziale, di una caldaia commerciale, di un sistema di aria compressa o di un recipiente a pressione industriale.

Che Valvola di sicurezza Funziona davvero e perché fallisce

Prima di diagnosticare il guasto, è utile capire come funziona il dispositivo. Una valvola di sicurezza, chiamata anche valvola limitatrice di pressione (PRV) o valvola limitatrice di temperatura e pressione (valvola T&P) nelle applicazioni di riscaldamento dell'acqua, è un dispositivo meccanico progettato per rilasciare automaticamente la pressione quando supera un limite di sicurezza predeterminato. Agisce come ultima linea di difesa tra le normali condizioni operative e un pericoloso evento di sovrapressione.

La valvola contiene un disco o una sede caricata a molla che mantiene la valvola chiusa sotto pressione normale. Quando la pressione del sistema supera il punto di regolazione della valvola, in genere stampato direttamente sul corpo della valvola, la molla si comprime, il disco si solleva e la pressione viene scaricata finché le condizioni non ritornano a livelli di sicurezza. Una volta scesa la pressione, la molla spinge nuovamente il disco nella sede, richiudendo la valvola.

Il fallimento avviene attraverso diversi meccanismi ben documentati:

• L'affaticamento o la corrosione della molla indeboliscono la forza di chiusura
• Incrostazioni minerali o accumuli di sedimenti che impediscono il corretto inserimento del disco
• Corrosione del corpo della valvola, della sede o del disco dovuta all'esposizione a sostanze chimiche o all'umidità
• Danni meccanici dovuti a colpi d'ariete o ripetuti eventi di sovrapressione
• Degradazione termica delle guarnizioni in applicazioni ad alta temperatura
• Età semplice: la maggior parte delle valvole di sicurezza ha una durata di servizio consigliata compresa tra 3 e 5 anni per uso residenziale e intervalli di ispezione annuali per uso industriale

Una valvola di sicurezza che non è mai stata testata o sostituita dopo cinque o più anni di servizio dovrebbe essere trattata come sospetta indipendentemente dalle condizioni visibili. Le valvole possono apparire intatte esternamente mentre internamente sono completamente inutilizzabili.

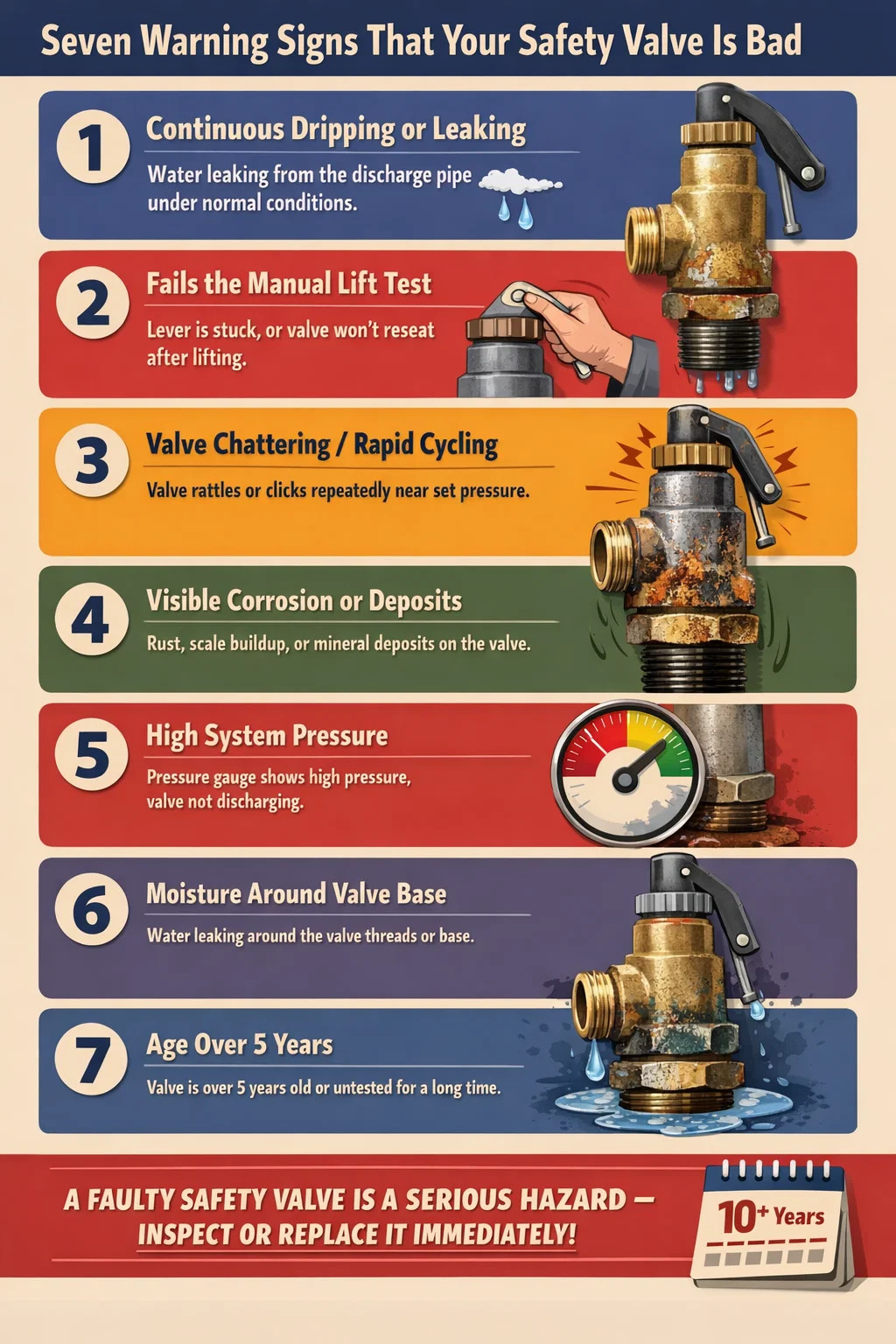

Sette segnali d'allarme che indicano che la valvola di sicurezza è difettosa

1. Gocciolamento o perdita continua dal tubo di scarico

Questo è il sintomo osservato più frequentemente negli scaldacqua e nelle caldaie residenziali. Se noti che l'acqua gocciola costantemente dal tubo di scarico collegato alla valvola di sicurezza T&P, la valvola non si riposiziona correttamente. Esistono due possibili cause: la pressione o la temperatura del sistema supera effettivamente il setpoint della valvola (nel qual caso la valvola funziona correttamente ma il problema del sistema sottostante deve essere risolto), oppure la sede della valvola è sporca o danneggiata e presenta perdite anche in condizioni operative normali.

Per distinguere tra i due, controllare la pressione del sistema con un manometro. La maggior parte delle valvole T&P degli scaldabagni residenziali hanno una potenza nominale di 150 psi e 210 °F. Se la pressione rientra nell'intervallo normale (tipicamente 40–80 psi per l'acqua domestica) e la valvola continua a gocciolare, il problema è la valvola stessa.

2. La valvola non supera il test di sollevamento manuale

La maggior parte delle valvole di sicurezza sugli scaldacqua e sulle caldaie sono dotate di una leva di prova manuale: una piccola linguetta metallica che puoi sollevare per azionare manualmente la valvola e verificare che si apra e si chiuda. Questo è uno dei test più semplici e diretti disponibili. Sollevare la leva per circa 3 secondi e poi rilasciarla. Dovresti sentire lo scarico dell'acqua o del vapore, quindi la valvola dovrebbe chiudersi saldamente quando rilasci la leva.

Se la leva sembra rigida e non succede nulla quando la sollevi, le parti interne della valvola potrebbero essere congelate a causa di corrosione o incrostazioni. Se la sollevi, l'acqua fuoriesce, ma poi la valvola continua a gocciolare dopo averla rilasciata, la sede è stata spostata e la valvola ora perde. In entrambi i casi, bloccata aperta o bloccata chiusa, la valvola deve essere sostituita immediatamente. Una valvola che non si apre non può proteggere dalla sovrapressione. Una valvola che non si chiude crea un pericolo di scarica continua.

Nota: su valvole molto vecchie che non sono mai state testate, l'esecuzione del test manuale può talvolta rimuovere il calcare e causare successivamente perdite dalla valvola. Questa è in realtà la prova che la valvola era già compromessa. Sostituirlo invece di tentare riparazioni.

3. Vibrazioni delle valvole o cicli rapidi

Il chiacchiericcio descrive l'apertura e la chiusura rapida e ripetuta di una valvola di sicurezza, che produce un clic o un tintinnio simile a quello di una mitragliatrice. Ciò accade quando la pressione del sistema è molto vicina al punto di regolazione della valvola, facendola aprire e chiudere ripetutamente. Anche se in questo scenario la valvola stessa potrebbe non essere difettosa, le frequenti vibrazioni accelerano l'usura della sede e provocano un rapido degrado della valvola.

Una valvola che ha subito vibrazioni significative dovrebbe essere ispezionata e probabilmente sostituita , perché l'impatto ripetuto del disco contro la sede crea microdanni che impediscono la corretta tenuta. Anche il problema della pressione di fondo deve essere risolto: una valvola sovradimensionata rispetto alla capacità del sistema è una causa comune, così come una gestione inadeguata della contropressione nei sistemi di tubazioni industriali.

4. Corrosione visibile, ruggine o depositi minerali

Esaminare il corpo della valvola e l'area intorno all'uscita del tubo di scarico. I depositi bianchi e gessosi indicano un accumulo di calcio o calcare causato dall'acqua dura: un forte segno che la valvola trasuda o scarica da un po' di tempo senza che il problema venga risolto. La colorazione arancione o marrone indica ruggine del ferro, che compromette l'integrità della sede e del disco della valvola. I depositi verdi possono indicare corrosione del rame nei sistemi con tubazioni in rame.

Questi depositi non solo indicano perdite passate, ma peggiorano attivamente il problema creando superfici di appoggio ruvide e irregolari che impediscono alla valvola di chiudersi in modo pulito. Qualsiasi valvola di sicurezza che mostri una significativa corrosione esterna o una crosta minerale deve essere sostituita anziché pulita , poiché le superfici interne sono quasi certamente in condizioni comparabili o peggiori.

5. La pressione del sistema rimane elevata nonostante la presenza della valvola

Se un manometro mostra costantemente una pressione del sistema superiore al normale intervallo operativo e la valvola di sicurezza non scarica, ci sono due spiegazioni preoccupanti: il sistema ha una fonte di sovrapressione separata che deve essere affrontata, oppure la valvola di sicurezza è bloccata chiusa e non si apre quando dovrebbe. Una valvola di sicurezza che rifiuta di aprirsi in condizioni di sovrapressione reale è probabilmente più pericolosa di una che perde, perché consente alla pressione di continuare a crescere senza sollievo.

Questo scenario è più comune nei sistemi in cui la valvola di sicurezza non è stata testata per anni, consentendo il grippaggio dei componenti interni a causa della corrosione. Confrontare sempre le letture del manometro con il valore nominale del setpoint della valvola (stampato sul corpo della valvola) per determinare se la valvola avrebbe dovuto essere azionata.

6. Acqua o umidità intorno alla base della valvola o alle filettature

L'umidità intorno alla connessione filettata nel punto in cui la valvola si avvita alla caldaia, allo scaldabagno o al recipiente può indicare un guasto della filettatura, un sigillante per filettatura degradato o microfessurazioni del corpo della valvola stessa. Questo è distinto dal gocciolamento del tubo di scarico e non deve essere confuso con esso. L'umidità sulle filettature del corpo della valvola suggerisce che l'involucro della valvola è compromesso, il che è una modalità di cedimento strutturale.

Non tentare mai di serrare nuovamente il corpo della valvola di sicurezza su un sistema pressurizzato. Depressurizzare e scaricare il sistema prima di tentare qualsiasi intervento sulle filettature della valvola.

7. Età superiore alla durata di servizio consigliata

Anche se una valvola di sicurezza non presenta nessuno dei sintomi sopra menzionati, solo l’età è un motivo legittimo per sostituirla. L'American Society of Mechanical Engineers (ASME) e la maggior parte dei produttori di valvole consigliano di sostituire le valvole di sicurezza ogni 3-5 anni nelle applicazioni residenziali. Le valvole di sicurezza industriali e commerciali dovrebbero essere testate e ricertificate ogni anno, con sostituzione come indicato dai risultati dell'ispezione.

Una valvola vecchia di più di 10 anni che non è mai stata sostituita o testata ha un'affidabilità sconosciuta e dovrebbe essere trattata come non funzionante ai fini della pianificazione della sicurezza. Il degrado interno della molla e la corrosione della sede progrediscono in modo invisibile nel tempo e non possono essere valutati dall'esterno.

Come testare una valvola di sicurezza passo dopo passo

Il test di una valvola di sicurezza varia in base all'applicazione. La seguente procedura si applica allo scenario residenziale più comune, ovvero una valvola di sicurezza T&P su uno scaldabagno, ma i principi si estendono ad altre applicazioni.

Prima di iniziare

• Verificare che il tubo di scarico diriga l'acqua in modo sicuro verso uno scarico a pavimento o all'esterno, mai in un luogo in cui l'acqua bollente potrebbe causare lesioni
• Tenere a portata di mano una valvola sostitutiva prima di testare una vecchia valvola, nel caso in cui non riesca a riposizionarsi dopo l'attivazione
• Indossare indumenti protettivi adeguati: l'acqua scaricata può essere molto calda
• Individuare i valori nominali di pressione e temperatura della valvola sull'etichetta o sul timbro sul corpo della valvola

Procedura di test di sollevamento manuale

1. Individuare la leva di prova sul lato della valvola
2. Sollevare saldamente la leva e tenerla sollevata per 3 secondi
3. Ascoltare se l'acqua o il vapore vengono scaricati attraverso il tubo
4. Rilasciare la leva e osservare se la valvola smette di scaricare prontamente e completamente
5. Attendere 30 secondi e controllare l'eventuale presenza di gocciolamenti continui all'uscita del tubo di scarico

Passare: La valvola si apriva durante il sollevamento, scaricava acqua o vapore e veniva riposizionata in modo pulito senza gocciolamenti successivi.

Fallito: La leva è bloccata e non si muove, non si è verificato alcuno scarico oppure la valvola continua a gocciolare dopo il rilascio.

Prove di pressione per valvole industriali e commerciali

Per le valvole limitatrici di pressione industriali su caldaie, compressori o recipienti a pressione, il metodo di verifica standard è una prova al banco o una prova di pressione in situ. Ciò comporta l'applicazione di una fonte di pressione calibrata all'ingresso della valvola e la documentazione dell'esatta pressione alla quale la valvola si apre (chiamata "pressione impostata" o "pressione pop") e si riposiziona. La tolleranza accettabile è generalmente ±3% della pressione impostata sulla targhetta per valvole superiori a 70 psi, secondo gli standard ASME Sezione VIII.

Le valvole che si aprono più del 3% al di sotto o al di sopra della pressione nominale impostata sono fuori calibrazione e devono essere sottoposte a manutenzione o sostituite. La documentazione del test delle valvole di sicurezza è un requisito normativo nella maggior parte delle giurisdizioni per le apparecchiature a pressione commerciali e industriali.

Modalità di guasto della valvola di sicurezza a confronto

Cosa succede se ignori una valvola di sicurezza difettosa

Le conseguenze del funzionamento di un sistema con una valvola di sicurezza difettosa vanno da lievi danni materiali a guasti catastrofici con rischio per la vita umana. Non si tratta di un’esagerazione: i guasti ai recipienti a pressione sono una causa documentata e studiata di incidenti industriali in tutto il mondo.

Esplosione dello scaldabagno

Uno scaldacqua residenziale senza una valvola di sicurezza T&P funzionante può subire un'esplosione di vapore in espansione di liquido bollente (BLEVE) se il termostato non funziona in posizione aperta e la temperatura aumenta in modo incontrollato. Il risultato è un'esplosione generata dal vapore in grado di lanciare lo scaldabagno attraverso pavimenti e soffitti, con un'energia rilasciata equivalente a diversi candelotti di dinamite. Gli incidenti BLEVE che coinvolgono scaldacqua residenziali sono rari proprio perché le valvole T&P sono richieste dalla normativa, ma ogni anno si verificano casi in cui le valvole sono state deliberatamente rimosse, bypassate o lasciate in uno stato guasto.

Eventi di sovrapressione della caldaia

Le caldaie commerciali e industriali che funzionano senza valvole di sicurezza correttamente funzionanti sono soggette a un rigoroso controllo normativo per una buona ragione. Un evento di sovrappressione in un sistema di caldaie può rompere i tubi, distruggere gli scambiatori di calore e causare danni strutturali all'edificio che ospita il sistema. Nelle applicazioni con caldaie a vapore, il rilascio di vapore surriscaldato ad alta pressione mette immediatamente a rischio la vita di chiunque si trovi nelle vicinanze.

Rottura del sistema di aria compressa

I serbatoi del compressore d'aria sono dotati di valvole di sicurezza per evitare la rottura del serbatoio dovuta alla sovrapressione. Una valvola limitatrice di pressione corrosa o grippata sul serbatoio di un compressore che presenta contemporaneamente un pressostato guasto crea le condizioni per il guasto del serbatoio. Le rotture del serbatoio del compressore d'aria producono schegge a velocità letale e sono stati responsabili di numerosi incidenti mortali in officine e garage. I registri OSHA documentano questi incidenti ogni anno, la maggior parte dei quali coinvolge vecchi serbatoi con valvole di sicurezza compromesse o mancanti.

Danni materiali dovuti a scariche continue

Anche senza un guasto catastrofico, una valvola di sicurezza che trasuda continuamente causerà danni cumulativi causati dall'acqua a pavimenti, pareti e all'area attorno all'apparecchiatura. Nelle regioni con acqua dura, i depositi di calcare derivanti dall'acqua scaricata possono danneggiare le linee di scarico e i rivestimenti del pavimento. La continua perdita d’acqua aumenta anche i costi delle utenze e può consentire la crescita di muffe in aree con scarsa ventilazione attorno al tubo di scarico.

Sostituzione di una valvola di sicurezza difettosa: cosa devi sapere

La sostituzione di una valvola di sicurezza è un compito meccanico semplice sugli scaldacqua residenziali e sulle piccole caldaie, ma richiede un'attenzione particolare alla corrispondenza delle specifiche e alla corretta tecnica di installazione.

Abbina esattamente la valvola sostitutiva

La valvola sostitutiva deve corrispondere all'originale in tre parametri critici:

• Valutazione della pressione: La pressione impostata deve corrispondere o essere adeguata alla pressione di esercizio massima consentita del sistema (MAWP)
• Valutazione della temperatura (per valvole T&P): deve corrispondere o superare la temperatura massima di uscita dell'apparecchiatura
• BTU o capacità di flusso: La valvola deve essere dimensionata per scaricare almeno la stessa quantità di energia che il sistema può generare: valvole sostitutive sottodimensionate sono un errore comune
• Dimensioni e tipo di filettatura: La dimensione della filettatura NPT deve corrispondere alla porta esistente sullo scaldabagno o sul recipiente

Per gli scaldacqua residenziali, queste informazioni sono generalmente stampigliate sulla valvola esistente ed elencate nelle specifiche del produttore dell'apparecchiatura. Le valvole T&P standard per gli scaldacqua residenziali sono comunemente classificate a 150 psi / 210 °F con una connessione NPT da 3/4 pollici e valori BTU che vanno da 100.000 a 200.000 BTU/ora a seconda delle dimensioni del serbatoio e della potenza del riscaldatore.

Note di installazione

• Scaricare e depressurizzare sempre il sistema prima di rimuovere la vecchia valvola
• Pulire accuratamente la porta filettata e applicare un nuovo nastro sigillante per filettature in PTFE (nastro da idraulico) alle nuove filettature della valvola
• Non serrare eccessivamente: la maggior parte dei produttori specifica una coppia compresa tra 15 e 30 piedi-libbre; un serraggio eccessivo può rompere il corpo della valvola
• Assicurarsi che il tubo di scarico sia reinstallato correttamente: deve terminare in una posizione sicura, inclinato verso il basso per consentire il drenaggio e non essere tappato o tappato
• Eseguire un test di sollevamento manuale dopo la ripressurizzazione per verificare che la nuova valvola si apra e si riposiziona correttamente
• Etichettare la valvola con la data di installazione per riferimento futuro

In molte giurisdizioni, la sostituzione della valvola di sicurezza su apparecchiature a pressione commerciali o industriali deve essere eseguita da un tecnico autorizzato o da un ispettore della caldaia. Controllare i codici locali prima di tentare questo lavoro in ambienti commerciali.

Costo della sostituzione

Una valvola di sicurezza T&P residenziale costa in genere tra $ 10 e $ 40 USD per la parte stessa. Un idraulico autorizzato che esegue la sostituzione addebiterà in genere da $ 100 a $ 300 compresa la manodopera, a seconda della posizione e dell'accessibilità dello scaldabagno. Le valvole di sicurezza industriali variano enormemente in termini di costi: una valvola limitatrice di pressione caricata a molla certificata ASME per servizi industriali può variare da $ 50 a diverse migliaia di dollari a seconda delle dimensioni, della pressione nominale e del materiale di costruzione. Date le conseguenze di un guasto, questo è uno dei modi meno giustificati in termini di costi per rinviare la manutenzione di qualsiasi sistema meccanico.

Con quale frequenza è necessario ispezionare e sostituire le valvole di sicurezza

La frequenza di ispezione e sostituzione dipende fortemente dall'applicazione, dall'ambiente operativo e dal quadro normativo che regola l'apparecchiatura.

Per gli ambienti ad alta corrosione, compresi i sistemi che utilizzano prodotti chimici aggressivi, acqua ad alto contenuto di cloro o aria ad alto tasso di umidità, gli intervalli di ispezione dovrebbero essere ridotti e i controlli visivi dovrebbero essere eseguiti almeno trimestralmente. Le condizioni effettive della valvola al momento dell'ispezione dovrebbero sempre avere la precedenza rispetto a un programma di sostituzione basato sul calendario. Una valvola che mostra segni di corrosione dopo due anni dovrebbe essere sostituita ogni due anni e non rinviata al programma quinquennale.

Problemi spesso confusi: quando non è la valvola di sicurezza

Non tutti i sintomi legati alla pressione sono direttamente collegati alla valvola di sicurezza stessa. Capire cos'altro può causare sintomi simili ti aiuta a evitare sostituzioni non necessarie e garantisce che il problema reale venga risolto.

Dilatazione termica nei sistemi chiusi

Nelle case con una valvola di riduzione della pressione (PRV) sulla rete idrica, il sistema idrico viene effettivamente chiuso: l'acqua in espansione riscaldata nel serbatoio non può andare da nessuna parte se non verso l'aumento della pressione. Se non è installato alcun vaso di espansione, la valvola di sicurezza T&P si aprirà periodicamente per alleviare la pressione di espansione termica, provocando gocciolamenti intermittenti che sembrano un guasto della valvola. In questo scenario, la valvola di sicurezza funziona correttamente: la soluzione sta nell'installazione di un vaso di espansione termica, non nella sostituzione della valvola di sicurezza.

Pressione di alimentazione eccessiva

La pressione dell'acqua comunale superiore a 80 psi è comune in alcune aree e può causare la fuoriuscita della valvola T&P se si avvicina alla pressione nominale impostata della valvola. La soluzione è regolare o sostituire la valvola di riduzione della pressione in ingresso, non la valvola T&P stessa. Controlla la pressione di alimentazione con un tubo da esterno con un semplice manometro: sono disponibili per meno di $ 15 in qualsiasi negozio di ferramenta.

Condensa sui tubi freddi

In ambienti umidi, la condensa sui tubi di alimentazione dell'acqua fredda in prossimità dello scaldabagno può creare pozzanghere sul pavimento che vengono scambiate per scarico della valvola. Tocca il tubo di scarico dopo un periodo di funzionamento del riscaldatore: se è bagnato ma l'acqua è fredda e il tubo stesso è freddo, probabilmente hai a che fare con la condensa anziché con lo scarico della valvola.

Manometro difettoso

Nei sistemi industriali e commerciali, un manometro che mostra letture elevate potrebbe essere esso stesso difettoso piuttosto che la pressione realmente alta. Prima di condannare una valvola di sicurezza per mancata apertura in caso di sovrappressione apparente, verificare la lettura del manometro con un secondo manometro calibrato. I manometri sono articoli soggetti ad usura che richiedono anch'essi ricalibrazione e sostituzione periodiche.

Riepilogo: il modo più veloce per valutare la valvola di sicurezza

Se stai cercando una rapida lista di controllo da consultare subito, ecco una sequenza di valutazione diretta:

1. Guarda: Sono presenti gocciolamenti, umidità, incrostazioni o ruggine sul o attorno al corpo della valvola e al tubo di scarico? Se sì, ispeziona ulteriormente o sostituisci.
2. Ascolta: Si sentono vibrazioni, sibili o clic dalla valvola durante il normale funzionamento? Se sì, ispeziona e probabilmente sostituisci.
3. Prova: Eseguire il test di sollevamento manuale. Si apre liberamente e si riposiziona in modo pulito? In caso contrario, sostituire.
4. Data: Quando è stato sostituito l'ultima volta? Se più di 5 anni fa o sconosciuto: sostituire in modo proattivo.
5. Controllo della pressione: La pressione del sistema rientra costantemente nel normale intervallo operativo della vostra attrezzatura? In caso contrario, risolvere prima il problema della pressione del sistema, quindi rivalutare la valvola.

Una valvola di sicurezza è un componente piccolo ed economico rispetto all'apparecchiatura che protegge e alle conseguenze del suo guasto. In caso di dubbio, sostituirlo. Il costo di una nuova valvola è irrisorio rispetto al potenziale costo, finanziario e di altro tipo, di operare senza una valvola che funzioni.
