Con quale frequenza è necessario testare le valvole di sicurezza?

La risposta diretta: quanto spesso è necessario testare le valvole di sicurezza

Per la maggior parte delle applicazioni industriali e commerciali, le valvole di sicurezza devono essere testate almeno una volta ogni 12 mesi . Tuttavia, questa non è una regola universale. La frequenza effettiva richiesta dipende dal settore, dall'ambiente operativo, dai codici normativi applicabili e dal tipo specifico di valvola di sicurezza in uso. In ambienti ad alto rischio o ad alto numero di cicli, gli intervalli di test possono essere brevi, fino a tre o sei mesi. Nei sistemi a basso rischio e ben monitorati, alcuni quadri normativi consentono intervalli fino a cinque anni, ma solo se supportati da valutazioni del rischio documentate e dati storici sulle prestazioni.

La risposta breve è questa: se non sei sicuro, esegui per impostazione predefinita i test annuali. Tale intervallo soddisfa i requisiti della maggior parte degli standard principali, tra cui ASME, API e molti codici di sicurezza nazionali. Ma per proteggere veramente le vostre apparecchiature, il vostro personale e la vostra posizione legale, è necessario comprendere il quadro completo di ciò che determina la frequenza dei test e cosa succede quando le valvole non vengono testate nei tempi previsti.

Perché Valvola di sicurezza La frequenza dei test non è valida per tutti

Le valvole di sicurezza sono dispositivi di limitazione della pressione progettati per proteggere i sistemi dalla sovrapressione, una condizione che può causare guasti catastrofici alle apparecchiature, incendi, esplosioni o rilasci tossici. Poiché le conseguenze di un guasto sono così gravi, il test delle valvole di sicurezza è strettamente regolamentato. Ma gli intervalli specifici sono modellati da molteplici fattori sovrapposti.

Ambiente operativo e tipo di supporto

Una valvola di sicurezza che gestisce vapore pulito in un locale caldaia ben controllato subisce un'usura molto inferiore rispetto a una che gestisce sostanze chimiche corrosive, gas carichi di particolato o fluidi viscosi. Quando il fluido di processo è aggressivo o sporco, le valvole accumulano depositi, subiscono corrosione o sviluppano perdite dalla sede molto più velocemente. In queste condizioni, eseguire i test ogni sei mesi – o anche trimestralmente – non è eccessivo. È una prudente pratica ingegneristica.

Cicli di pressione e temperatura del sistema

Le valvole sottoposte a frequenti cicli di pressione (apertura e riposizionamento più volte all'anno) si usurano sulle superfici di tenuta più velocemente rispetto alle valvole che si azionano raramente. Il ciclo termico provoca anche affaticamento delle molle e dei materiali del corpo. Le valvole ad alto ciclo nelle industrie di processo come quella petrolchimica o della produzione di energia spesso richiedono ispezioni più frequenti rispetto al minimo normativo.

Giurisdizione normativa e codici applicabili

Paesi, stati e industrie diversi operano in quadri normativi diversi. Ciò che soddisfa lo standard di gestione della sicurezza dei processi dell'OSHA può differire dai requisiti della Direttiva sulle apparecchiature a pressione (PED) dell'UE, dalle normative PSSR 2000 del Regno Unito o dai codici di ispezione delle caldaie locali. Verifica sempre quale standard si applica alla tua specifica attrezzatura e posizione.

Intervalli di test per settore e standard

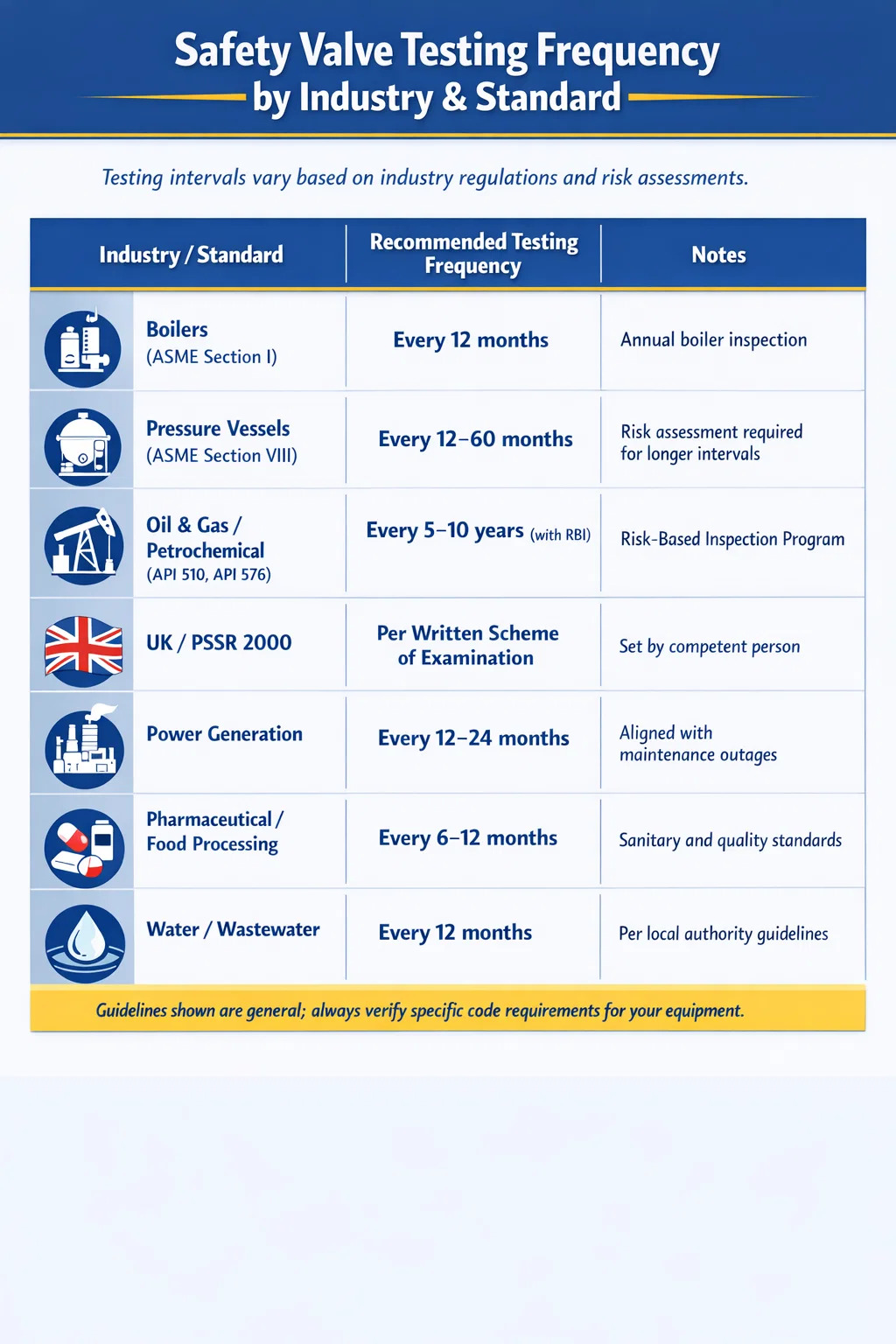

La tabella seguente riassume i requisiti comuni sulla frequenza dei test nei principali settori e quadri normativi. Queste sono linee guida generali: fai sempre riferimento all'edizione specifica dello standard che si applica alla tua attrezzatura.

Si noti che il settore del petrolio e del gas, dove la metodologia dell’ispezione basata sul rischio (RBI) è ampiamente adottata, può legalmente estendere gli intervalli di test a cinque o addirittura dieci anni. Questa non è negligenza. Si tratta di un approccio strutturato e basato sui dati che utilizza l'analisi delle modalità di guasto, i registri storici delle prestazioni delle valvole e il monitoraggio in tempo reale per giustificare intervalli prolungati mantenendo o migliorando i risultati di sicurezza complessivi.

Cosa dicono effettivamente gli standard ASME e API sulla frequenza dei test

Due degli enti di riferimento più ampiamente referenziati per i test sulle valvole di sicurezza sono ASME (American Society of Mechanical Engineers) e API (American Petroleum Institute). Comprendere i loro requisiti in dettaglio aiuta a chiarire ciò che è effettivamente richiesto rispetto a ciò che è semplicemente la migliore pratica.

Codice ASME per caldaie e recipienti a pressione

La Sezione I (Caldaie elettriche) e la Sezione VIII (Recipienti a pressione) del BPVC di ASME riguardano entrambe le valvole di sicurezza. Per le caldaie elettriche, il codice richiede che le valvole di sicurezza siano testate almeno una volta all'anno come parte del processo di ispezione della caldaia. Per i recipienti a pressione di cui alla Sezione VIII, lo standard è meno prescrittivo sugli intervalli e invita invece gli utenti a seguire le raccomandazioni dell'Agenzia di ispezione autorizzata (AIA) e del produttore della valvola.

ASME pubblica inoltre standard attraverso la serie PTC (Performance Test Codes) e l'NB (National Board) fornisce indicazioni tramite NB-23 (National Board Inspection Code), che copre l'ispezione e il test dei dispositivi di limitazione della pressione. NB-23 raccomanda intervalli di prova non superiori a cinque anni per la maggior parte dei recipienti a pressione , con intervalli più brevi per i servizi più impegnativi.

API 576 – Ispezione dei dispositivi di scarico della pressione

API 576 è lo standard principale per le pratiche di ispezione delle valvole limitatrici di pressione nelle industrie petrolifere e petrolchimiche. Fornisce indicazioni dettagliate sugli intervalli di ispezione in base alla gravità del servizio. Lo standard classifica i servizi in puliti, moderati e severi, con intervalli consigliati che vanno da 10 anni per servizi puliti e non corrosivi fino a 2 anni o meno per servizi severi o con incrostazioni.

L'API 576 sostiene inoltre esplicitamente l'uso dei programmi RBI. Nell'ambito di un programma RBI correttamente implementato in linea con API 580 e API 581, l'intervallo di ispezione per una valvola di sicurezza può essere esteso oltre le raccomandazioni standard, ma solo se supportato da un'analisi del rischio documentata, rivista e approvata da un ispettore o ingegnere qualificato.

API 510 – Codice di ispezione dei recipienti a pressione

L'API 510 regola l'ispezione continua dei recipienti a pressione in servizio e fa riferimento all'API 576 per l'ispezione dei dispositivi di limitazione della pressione. Rafforza il fatto che gli operatori devono conservare un registro di tutti i test delle valvole e che gli intervalli devono essere difendibili in base alla storia operativa e alle condizioni di servizio dell'apparecchiatura.

I tre tipi principali di test delle valvole di sicurezza e quando ciascuno di essi viene utilizzato

Non tutti i test sulle valvole di sicurezza sono uguali. Esistono tre categorie principali di test e ciascuna ha uno scopo diverso all'interno di un programma di manutenzione.

Test in situ (sul posto).

Il test in situ viene eseguito mentre la valvola rimane installata sul sistema. Il metodo più comune è un test di sollevamento manuale, in cui la leva di prova della valvola viene azionata brevemente per verificare che il disco si sollevi liberamente e la valvola possa aprirsi. Questo tipo di test è rapido, poco costoso e può essere eseguito senza mettere il sistema offline. Tuttavia, conferma soltanto che la valvola può aprirsi, non verifica la pressione impostata (la pressione alla quale la valvola si apre) o la pressione di riposizionamento.

I test di sollevamento manuale sono appropriati come controllo tra gli intervalli ma non dovrebbero sostituire i test al banco completi. Molti codici delle caldaie e requisiti assicurativi specificano il test manuale del sollevamento ogni tre-sei mesi oltre al test completo annuale.

Test al banco (test in negozio)

Il test al banco prevede la rimozione della valvola di sicurezza dal servizio e il test su un banco di prova dedicato utilizzando apparecchiature calibrate. Questo è il gold standard per la verifica delle valvole di sicurezza. Un test al banco adeguato conferma la pressione impostata, lo scarico (la caduta di pressione prima che la valvola si riposiziona) e la tenuta della sede dopo il riposizionamento. Qualsiasi valvola che non si apre entro il ±3% della pressione impostata stampigliata (la tolleranza specificata dalla maggior parte degli standard) deve essere regolata o sostituita.

I test al banco consentono anche un'ispezione interna approfondita: esaminando il disco, la sede, la guida, la molla e il corpo per verificare la presenza di corrosione, erosione, crepe o incrostazioni. Una valvola che supera un test di sollevamento ma presenta una molla corrosa o una sede erosa potrebbe comunque guastarsi in condizioni di sovrapressione effettive — il rischio che i test al banco catturino le catture e i test in situ no.

Test online con apparecchiature di prova portatili

Un numero crescente di strutture utilizza sistemi di collaudo portatili delle valvole, dispositivi che applicano una forza controllata allo stelo della valvola per simulare la forza di sollevamento della pressione del sistema, consentendo la verifica della pressione impostata senza effettivamente pressurizzare la valvola al suo punto di regolazione. Questi sistemi, come quelli che utilizzano il metodo di test online TREVITEST o Furmanite, sono particolarmente preziosi per i sistemi che non possono essere messi offline per la manutenzione.

I test online sono sempre più accettati dagli organismi di regolamentazione se eseguiti secondo procedure convalidate. È particolarmente comune nelle industrie a processo continuo come gli impianti chimici e le raffinerie, dove gli arresti dei sistemi sono poco frequenti e costosi. Tuttavia, i test online presentano ancora dei limiti: non possono valutare le condizioni interne, la tenuta del sedile o la pressione di riposizionamento con la stessa sicurezza dei test al banco.

Fattori che possono ridurre o estendere l'intervallo tra i test

Se l'intervallo di test deve essere più breve o più lungo rispetto al valore di riferimento dipende da una combinazione di fattori tecnici e operativi. Ecco una ripartizione pratica delle considerazioni più significative.

Fattori che tipicamente riducono gli intervalli di test

• Fluidi di processo corrosivi, acidi, alcalini o contenenti particelle solide
• Servizio ad alta temperatura (superiore a 300°C/572°F) che accelera il rilassamento primaverile e l'usura del sedile
• Storia di frequente attivazione della valvola: una valvola che si è aperta tre o più volte nell'ultimo anno richiede maggiore attenzione
• Fallimenti nei test precedenti: qualsiasi valvola che non ha superato l'ultimo test deve essere inserita in un programma più frequente
• Valvole che proteggono sistemi critici per la sicurezza della vita (edifici occupati, ospedali, scuole)
• Mandati normativi di assicuratori o autorità locali che impongono intervalli più brevi rispetto allo standard di base
• Età dell'apparecchiatura: le valvole di età superiore a 10-15 anni in genere si allontanano più facilmente dalla pressione impostata

Fattori che possono supportare intervalli di test prolungati

• Mezzi di processo puliti e non corrosivi (come vapore secco, azoto o aria strumentale)
• Servizio a bassa temperatura e bassa pressione ben all'interno dell'involucro di progettazione della valvola
• Storia coerente e documentata del superamento dei test senza aggiustamenti su più cicli
• Monitoraggio online continuo (trasmettitori di pressione, monitoraggio delle emissioni acustiche) che fornisce dati sulle prestazioni in tempo reale
• Un programma di ispezione basata sul rischio (RBI) formalmente implementato e verificato da terze parti
• Valvole di costruzione di alta qualità di produttori rinomati con dati comprovati sulle prestazioni a lungo termine

Vale la pena sottolineare che il prolungamento di un intervallo richiede sempre una giustificazione documentata. Un ispettore o un gestore di una struttura che estende l'intervallo di prova di una valvola di sicurezza senza prove documentate a sostegno di tale decisione sta creando un'esposizione significativa alla responsabilità, sia per la struttura che per se stessi personalmente.

Cosa succede quando le valvole di sicurezza non vengono testate nei tempi previsti

Le conseguenze del mancato o ritardato test delle valvole di sicurezza vanno dalle sanzioni normative agli incidenti catastrofici. La comprensione di questi risultati rafforza il motivo per cui i programmi di test non sono facoltativi.

Deriva della valvola e deviazione della pressione impostata

Nel tempo, le molle perdono tensione a causa del ciclo termico e della fatica. Una valvola di sicurezza impostata correttamente per l'apertura a 150 psi una volta installata potrebbe aprirsi a 130 psi (causando inutili perdite di processo) o 170 psi (consentendo una pericolosa sovrapressione prima dello scarico). Lo hanno scoperto gli studi condotti sulle popolazioni di valvole di sicurezza industriali tra il 10% e il 30% delle valvole non testate si trovano al di fuori della tolleranza di pressione impostata accettabile al momento del test finale: un tasso di guasto significativo per un dispositivo critico per la sicurezza.

Perdita del sedile e cottura a fuoco lento

Una valvola la cui sede è stata danneggiata da corrosione, erosione o riposizionamento improprio può perdere continuamente al di sotto della pressione impostata, una condizione chiamata "bollitura". Anche se la cottura a fuoco lento di per sé non è sempre immediatamente pericolosa, comporta la perdita di fluidi di processo, emissioni ambientali (particolarmente rilevanti per i servizi con gas o vapore) e un avvertimento precoce che il contatto tra disco e sede della valvola è stato compromesso. Non trattata, una valvola bollente può progredire fino al completo guasto.

Valvole bloccate aperte o bloccate chiuse

Una valvola che non è stata testata o utilizzata per un lungo periodo può sviluppare un legame corrosivo tra il disco e la sede (bloccata chiusa) o tra la guida e il corpo (bloccata aperta). Una valvola bloccata non fornisce alcuna protezione contro la sovrapressione. Una valvola bloccata aperta provoca una continua perdita di prodotto e condizioni operative potenzialmente non sicure. Entrambi gli scenari sono il risultato diretto di test e manutenzione inadeguati.

Conseguenze normative e assicurative

Gli impianti che operano con test delle valvole di sicurezza scaduti si trovano ad affrontare potenziali azioni coercitive da parte di regolatori come l'OSHA (secondo il suo standard PSM per le sostanze chimiche altamente pericolose), le autorità statali di ispezione delle caldaie o il Consiglio nazionale. Le conseguenze possono includere ordini di chiusura obbligatoria, multe e, in caso di incidente, una potenziale responsabilità penale per la gestione della struttura. Le polizze assicurative per gli impianti industriali richiedono in genere anche la dimostrazione degli attuali registri dei test delle valvole di sicurezza: un programma di test scaduto può invalidare la copertura esattamente nel momento in cui è più necessaria.

Creazione di un programma di test e manutenzione delle valvole di sicurezza

Un intervallo di test ha senso solo se incorporato in un programma più ampio. Un valido programma di manutenzione delle valvole di sicurezza comprende i seguenti elementi.

Registro completo delle valvole

Ogni valvola di sicurezza nella vostra struttura dovrebbe essere catalogata in un registro delle valvole che includa: numero di etichetta, posizione, servizio, dimensioni di ingresso e uscita, pressione impostata, codice di progettazione, produttore, modello, data dell'ultimo test, prossimo test programmato e cronologia dei risultati dei test. Senza un registro completo, è impossibile sapere quali valvole devono essere sottoposte a test e quali sono state trascurate.

Personale qualificato per le ispezioni e le prove

Il test della valvola di sicurezza deve essere eseguito da o sotto la supervisione di personale qualificato. In molte giurisdizioni, ciò significa un ispettore certificato dal National Board o un'agenzia di ispezione autorizzata. L'utilizzo di tecnici non qualificati per testare le valvole di sicurezza non è solo rischioso, ma potrebbe rendere i risultati dei test legalmente non validi ai fini normativi.

Attrezzatura di prova calibrata

I banchi di prova da banco devono utilizzare manometri calibrati riconducibili agli standard nazionali (come il NIST negli Stati Uniti). Le registrazioni delle tarature delle apparecchiature di prova dovrebbero essere conservate insieme alle registrazioni dei test delle valvole. Un test accurato utilizzando un manometro non calibrato non è un test accurato e non resiste al controllo normativo.

Registri dettagliati dei test e documentazione delle disposizioni

Ogni test deve essere documentato con la data, l'identità del tester, la pressione impostata come rilevata, la pressione impostata come lasciata (dopo qualsiasi regolazione), l'attrezzatura di prova utilizzata e lo smaltimento (rimesso in servizio, riparato o sostituito). Questi record costituiscono il database storico che giustifica le future decisioni sugli intervalli e dimostra la conformità normativa. Le registrazioni devono essere conservate per tutta la vita dell'apparecchiatura , non solo per il ciclo di prova più recente.

Strategia della valvola di riserva

Per le applicazioni critiche, molte strutture mantengono un pool di valvole di ricambio pre-testate. Quando una valvola viene rimossa per il test al banco, il ricambio pre-testato viene immediatamente installato, eliminando qualsiasi periodo in cui il sistema protetto funziona senza un dispositivo di scarico funzionale. Questa pratica è particolarmente utile nelle operazioni continue dove anche brevi intervalli non protetti rappresentano un rischio significativo.

Ispezione basata sul rischio: un approccio più intelligente agli intervalli di test

L'ispezione basata sul rischio (RBI) è una metodologia che utilizza l'analisi del rischio quantitativa o qualitativa per stabilire le priorità e pianificare le attività di ispezione. Invece di applicare un intervallo fisso a tutte le valvole allo stesso modo, indipendentemente dalla loro condizione, servizio o criticità, RBI assegna risorse di ispezione laddove il rischio di guasto è maggiore.

Nell'ambito di un quadro RBI, una valvola di sicurezza in servizio pulito e a bassa pressione con una storia di test impeccabile di 15 anni potrebbe essere programmata per i test ogni cinque anni. Nel frattempo, una valvola in servizio corrosivo e ad alta pressione con una storia di perdite dalla sede potrebbe essere posizionata a intervalli di sei mesi. Il carico di lavoro totale dell’ispezione può essere simile, ma il profilo di rischio della struttura è sostanzialmente migliorato perché le risorse sono dirette dove contano di più.

API 580 e API 581 forniscono il quadro principale per l'RBI nei settori petrolifero, del gas e chimico. L'implementazione di un programma RBI conforme richiede in genere: una valutazione sistematica del rischio di tutte le apparecchiature contenenti pressione, un'analisi della probabilità di guasto basata su meccanismi di degrado, un'analisi delle conseguenze del guasto basata sul potenziale di pericolo del fluido contenuto e una revisione e un aggiornamento continui dei punteggi di rischio man mano che diventano disponibili nuovi dati di ispezione.

L'RBI non è un modo per ridurre la sicurezza: è un modo per mantenere o migliorare la sicurezza utilizzando al tempo stesso le risorse di ispezione in modo più efficace. Le strutture che hanno implementato correttamente l'RBI spesso segnalano meno guasti imprevisti delle valvole e una migliore integrità complessiva del sistema di pressione rispetto a quelle che si affidano solo ai programmi a intervalli fissi.

Errori comuni nei programmi di test delle valvole di sicurezza

Anche i programmi di manutenzione ben intenzionati cadono in trappole prevedibili. Questi sono gli errori più comuni che minano l’efficacia dei programmi di test delle valvole di sicurezza.

• Trattare un test di sollevamento manuale come sostituto del test al banco. Un test di sollevamento ti dice che la valvola può aprirsi. Non dice nulla sulla precisione della pressione impostata, sulle condizioni interne o sul comportamento di riposizionamento.
• Impossibile aggiornare gli intervalli di test dopo le modifiche del processo. Se la pressione, la temperatura o i fluidi del sistema sono cambiati dall'ultimo esame a intervalli, il programma dei test potrebbe non essere più appropriato.
• Ignorare le valvole che non sono mai state azionate. Una valvola che non si è mai aperta non è necessariamente affidabile: potrebbe essere bloccata chiusa a causa di corrosione o incrostazioni. Le valvole a lungo inattive spesso necessitano di più controlli, non di meno.
• Utilizzando lo stesso intervallo per tutte le valvole indipendentemente dal servizio. L’applicazione di un programma generale di 12 mesi a ogni valvola in una struttura diversificata ignora le reali differenze di rischio e criticità.
• Cattiva gestione dei registri. La perdita o la mancata documentazione dei record dei test elimina la base storica per le decisioni sugli intervalli e crea esposizione normativa.
• Ritardare i test a causa della pressione della produzione. La comodità operativa non dovrebbe mai prevalere sui programmi di test delle valvole di sicurezza. I differimenti devono essere formalmente valutati e documentati, non semplicemente trascurati.

Lista di controllo pratica per rivedere il programma di test delle valvole di sicurezza

Se stai rivedendo o stabilendo un programma di test delle valvole di sicurezza, segui questa lista di controllo per garantire che gli intervalli e le pratiche siano difendibili ed efficaci.

1. Identifica tutte le valvole di sicurezza nella tua struttura e verifica che ciascuna sia inclusa nel tuo sistema di gestione della manutenzione.
2. Confermare quale standard o codice normativo si applica a ciascuna valvola in base al servizio, alla posizione e alla classificazione del progetto.
3. Esaminare le condizioni di processo (mezzo, pressione, temperatura) per ciascuna valvola e valutare se l'intervallo corrente è appropriato per la gravità del servizio.
4. Controlla i registri storici dei test per ciascuna valvola: qualsiasi valvola con una storia di deriva, guasto o regolazione necessita di un intervallo più breve in futuro.
5. Verificare che il personale che esegue i test abbia le qualifiche appropriate e che l'attrezzatura di test rientri nella finestra di calibrazione.
6. Confermare che i record dei test siano completi, archiviati in modo sicuro e accessibili per l'ispezione normativa.
7. Identificare eventuali valvole la cui data di scadenza del test è stata superata e stabilire un piano di azioni correttive con una valutazione del rischio documentata per eventuali differimenti.
8. Se la vostra struttura opera nell'ambito di un programma RBI, verificate che gli intervalli delle valvole di sicurezza siano stati incorporati nella valutazione RBI e che gli intervalli vengano rivisti ogni volta che le condizioni del processo o le condizioni delle apparecchiature cambiano in modo significativo.
9. Coinvolgi il tuo assicuratore e/o l'agenzia di ispezione autorizzata per confermare che il tuo programma di test soddisfa i loro requisiti, non solo la soglia normativa minima.
