Come dimensionare una valvola di sicurezza: una guida tecnica completa

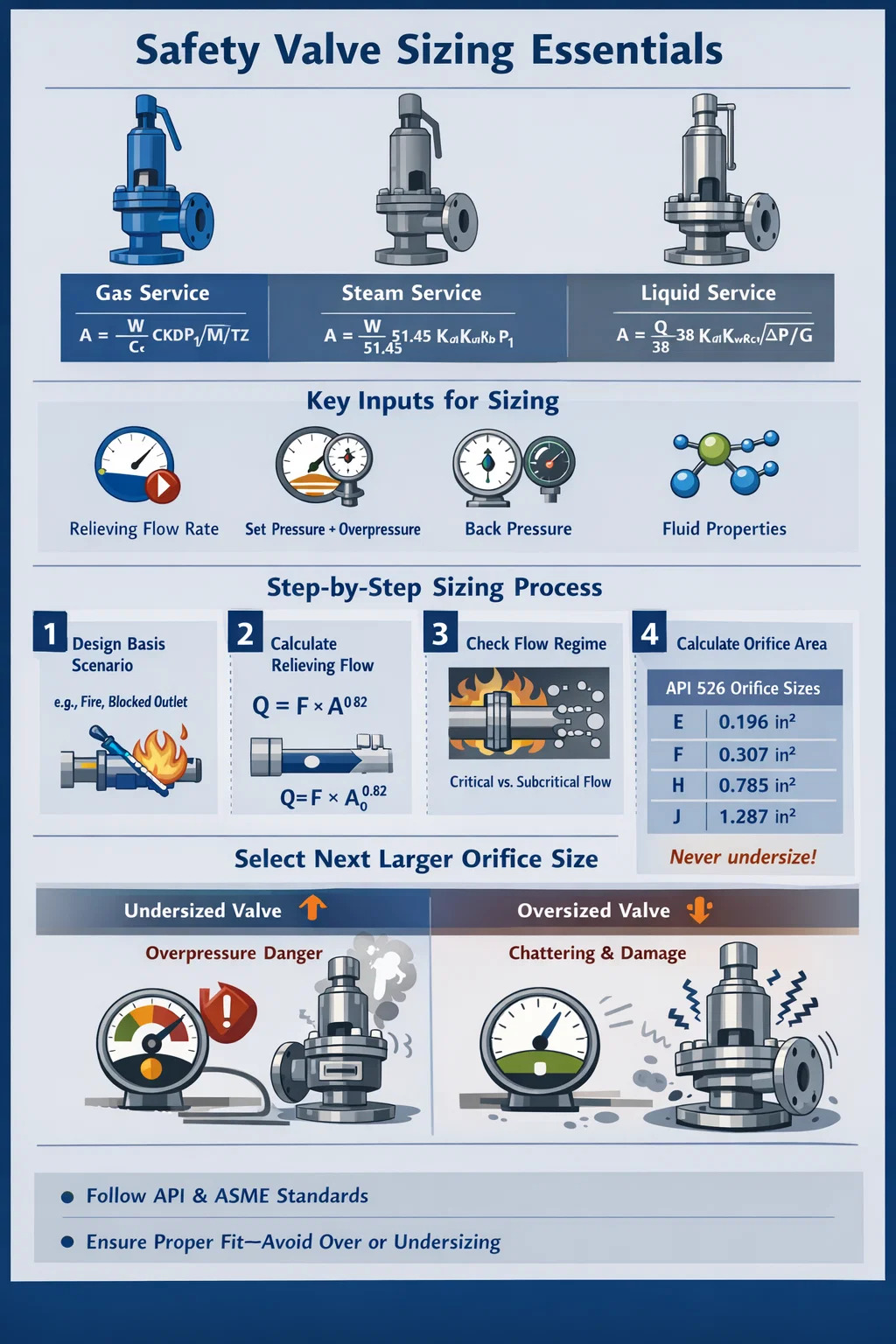

La risposta breve: come dimensionare una valvola di sicurezza

Per la taglia a valvola di sicurezza , è necessario calcolare la capacità di scarico richiesta in flusso massico o volumetrico, quindi selezionare un'area dell'orifizio della valvola sufficientemente grande da far passare quel flusso alla pressione impostata della valvola più la sovrapressione consentita. La formula determinante dipende dalla fase fluida (gas, vapore o liquido) e da standard come API 520 Parte I , API526 e ASME Sezione VIII Div. 1 definire l'esatto metodo di calcolo.

In pratica, il dimensionamento di una valvola limitatrice di pressione o di sicurezza comporta quattro ingressi principali:

• Portata di scarico richiesta (kg/h o lb/h)
• Pressione di impostazione e sovrapressione consentita (tipicamente 10% per installazioni a valvola singola secondo ASME)
• Contropressione all'uscita della valvola
• Proprietà fisiche dei fluidi in condizioni di sollievo

Una volta calcolata l'area dell'orifizio richiesta, si seleziona la dimensione dell'orifizio standard successiva più grande dalle tabelle API 526, mai più piccola. Una valvola di sicurezza sottodimensionata non riesce a proteggere la nave; uno sovradimensionato chiacchiera, si erode e perde.

Perché il corretto dimensionamento della valvola di sicurezza è più importante di quanto la maggior parte degli ingegneri creda

Una valvola di sicurezza è l'ultima linea di difesa tra il normale funzionamento e un evento catastrofico di sovrapressione. Sottodimensionamento significa che la valvola non può fluire abbastanza velocemente da impedire al recipiente di superare la sua pressione di esercizio massima consentita (MAWP). Il sovradimensionamento crea un problema diverso ma altrettanto grave: la valvola si apre, scarica una piccola quantità di fluido, si chiude e poi si riapre in rapida successione: una condizione distruttiva chiamata chiacchiere .

Le vibrazioni causano danni al sedile in pochi minuti. Una valvola di sicurezza vibrante che dovrebbe durare 10 anni può essere distrutta in un singolo evento che dura meno di un'ora. I costi di manutenzione per sedi, dischi e ugelli delle valvole possono variare da 2.000 a 20.000 dollari per valvola, senza contare la perdita di produzione.

Al di là dell’economia, la conformità normativa è obbligatoria. Nella maggior parte delle giurisdizioni, i recipienti a pressione devono essere protetti da dispositivi di sicurezza dimensionati e timbrati in conformità con i codici riconosciuti. Negli Stati Uniti, Codice ASME per caldaie e recipienti a pressione Sezione VIII è lo standard primario. In Europa, la Direttiva sulle Attrezzature a Pressione (PED) e la EN ISO 4126 ne regolano la progettazione. La mancata osservanza crea responsabilità legale e può invalidare l'assicurazione dell'attrezzatura.

Termini chiave da comprendere prima del dimensionamento

Il dimensionamento delle valvole di sicurezza ha un proprio vocabolario. L'incomprensione anche di un solo termine può portare a un errore di calcolo che si propaga durante l'intero esercizio di dimensionamento.

Imposta la pressione

La pressione in ingresso alla quale la valvola di sicurezza è impostata per l'apertura. Per una nave con una MAWP di 100 barg, la pressione impostata non deve superare 100 barg. La pressione impostata è stampigliata sulla targhetta della valvola e testata durante l'impostazione al banco.

Sovrapressione

L'aumento di pressione al di sopra della pressione impostata che si verifica mentre la valvola è aperta e scorre. ASME lo consente Sovrapressione del 10% per una singola valvola di sicurezza e il 16% per i casi di incendio. La pressione di scarico è uguale alla pressione impostata più la sovrapressione.

Contropressione

Pressione all'uscita della valvola, causata dal sistema di tubazioni di scarico. La contropressione riduce la pressione differenziale attraverso la valvola e quindi riduce la capacità. Ne esistono di due tipi:

• Contropressione sovrapposta — esiste prima che la valvola si apra, a causa di un collettore pressurizzato o di un'uscita chiusa.
• Contropressione accumulata — si sviluppa solo quando la valvola scorre, a causa delle perdite per attrito nel tubo di scarico.

Le valvole di sicurezza convenzionali sono sensibili alla contropressione. Se la contropressione accumulata supera il 10% della pressione impostata, a soffietto bilanciato o valvola limitatrice di pressione pilotata dovrebbe essere considerato.

Coefficiente di scarico (Kd)

Un fattore adimensionale che tiene conto delle perdite di flusso attraverso il corpo della valvola. L'API 520 utilizza un coefficiente di scarico nominale, Kd, che in genere è intorno 0,975 per il servizio gas/vapore e 0,65 per il servizio liquido. I produttori pubblicano valori Kd certificati dai test di flusso ASME.

Area dell'orifizio richiesta (A)

L'area di flusso minima calcolata dal tuo servizio di soccorso. Quindi abbinalo alla successiva designazione standard dell'orifizio più grande da API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

Passo dopo passo: come dimensionare una valvola di sicurezza per servizi con gas o vapore

Il dimensionamento di gas e vapori utilizza equazioni di flusso comprimibili. La metodologia API 520 Parte I è lo standard di settore per questo. Segui questi passaggi in ordine.

Passaggio 1: identificare lo scenario di base della progettazione

È necessario innanzitutto determinare cosa causa la sovrappressione. Gli scenari comuni includono scarico bloccato, guasto dell'acqua di raffreddamento, esposizione al fuoco, rottura del tubo dello scambiatore di calore e reazione fuori controllo. Ciascuno scenario produce un diverso flusso di sollievo richiesto. Dimensioni per il singolo caso credibile peggiore, a meno che la filosofia di installazione non richieda casi simultanei.

Fase 2: calcolare il flusso di sollievo richiesto

Ciò deriva da una simulazione del processo o dal bilancio termico e materiale. Per un'uscita bloccata su un compressore, il flusso richiesto è pari alla portata totale del compressore. Per i casi di incendio, API521 fornisce la formula dell'apporto di calore:

Q = 43.200 × F × A ^0.82 (per superficie bagnata, in BTU/h, unità imperiali)

dove F è un fattore ambientale (1,0 per recipienti nudi, 0,3 per recipienti adeguatamente isolati) e A è la superficie bagnata in piedi quadrati.

Passaggio 3: verificare il flusso critico o subcritico

Il flusso attraverso l'ugello di una valvola di sicurezza diventa critico (strozzato) quando il rapporto tra contropressione e pressione di scarico scende al di sotto del rapporto di pressione critica Cfr. Per un gas ideale, Cf dipende dal rapporto dei calori specifici (k o γ):

Cf = (2/(k 1)) ^k/(k-1)

Per la maggior parte degli idrocarburi e dell'aria, k ≈ 1,3–1,4, dando Cf ≈ 0,545–0,528. Se la contropressione/pressione di scarico è inferiore a Cf, si ha un flusso critico e si utilizza l'equazione del flusso critico più semplice. Altrimenti, utilizzare la correzione subcritica.

Passaggio 4: applicare la formula di dimensionamento del gas API 520

Per il flusso di gas critico (API 520 Parte I, Equazione 3):

A = W / (C × Kd × P1 × Kb × √(M / (T × Z)))

• A = area dell'orifizio richiesta (in²)
• W = capacità di scarico richiesta (lb/h)
• C = costante del gas derivata da k (adimensionale, tabellata nell'Appendice B API 520)
• Kd = coefficiente di portata effettivo (utilizzare 0,975 per il dimensionamento preliminare)
• P1 = pressione di scarico in psia (pressione impostata × 1,1 14,7 per scarico atmosferico)
• Kb = fattore di correzione della contropressione (dai dati API 520; 1,0 se la contropressione è trascurabile)
• M = peso molecolare del gas
• T = temperatura di scarico in Rankine (°F 460)
• Z = fattore di compressibilità alle condizioni di scarico (1,0 per gas ideale)

Passaggio 5: selezionare la dimensione dell'orifizio standard

Prendi l'area calcolata A e trova la successiva designazione standard dell'orifizio più grande in API 526. Ad esempio, se A = 0,85 pollici², un orifizio D (0,110 pollici²) è troppo piccolo, un E (0,196 pollici²) è troppo piccolo e così via finché non trovi la soluzione giusta. Non arrotondare mai per difetto. L'orifizio selezionato deve essere uguale o maggiore dell'area richiesta.

Dimensionamento di una valvola di sicurezza per il servizio a vapore

Il dimensionamento del vapore utilizza una versione semplificata dell'equazione dei gas poiché le proprietà del vapore alla saturazione sono ben caratterizzate. L'API 520 Parte I fornisce una formula specifica per il vapore:

A = W / (51,45 × Kd × Ksh × Kn × Kb × P1)

• Ksh = fattore di correzione del surriscaldamento (1,0 per vapore saturo; inferiore a 1,0 per vapore surriscaldato, da API 520 Tabella 6)
• Kn = Correzione Napier per vapore ad alta pressione (si applica quando la pressione impostata supera 1.500 psia)
• Altre variabili sono definite come per il servizio gas

Ad esempio, una valvola di sicurezza della caldaia con una capacità di scarico richiesta di 50.000 lb/h di vapore saturo a una pressione impostata di 250 psig (pressione di scarico = 275 psia) e nessuna contropressione significativa richiederebbe:

A = 50.000 / (51,45 × 0,975 × 1,0 × 1,0 × 1,0 × 275) ≈ 3,62 pollici²

Dall'API 526, il successivo orifizio standard più grande superiore a 3,62 pollici² sarebbe un orifizio P da 6,38 pollici², che è sovradimensionato. In pratica, è possibile utilizzare due valvole più piccole in parallelo per mantenere ciascuna valvola di dimensioni più adeguate rispetto all'area dell'orifizio: ciò fornisce anche ridondanza.

Dimensionamento di una valvola di sicurezza per servizio con liquidi

Il dimensionamento dei liquidi è fondamentalmente diverso dal dimensionamento dei fluidi comprimibili. I liquidi sono incomprimibili, quindi la capacità è determinata dalla radice quadrata della pressione differenziale anziché dalla pressione assoluta.

La formula di dimensionamento liquido API 520 è:

A = Q / (38 × Kd × Kw × Kc × Kv × √(ΔP / G))

• Q = flusso di scarico richiesto in galloni Stati Uniti al minuto (gpm)
• Kd = 0,65 per servizio liquido (non 0,975)
• Kw = correzione della contropressione per valvole bilanciate (1,0 per valvole convenzionali)
• Kc = correzione della combinazione (1,0 se nessun disco di rottura a monte, 0,9 se il disco di rottura è installato in serie)
• Kv = fattore di correzione della viscosità (1,0 per il dimensionamento iniziale; ripetere se il fluido è viscoso)
• ΔP = pressione differenziale attraverso la valvola in psi (pressione di scarico meno contropressione)
• G = peso specifico del liquido rispetto all'acqua a 60°F

Le valvole di sicurezza del liquido spesso richiedono il marchio UV ASME Sezione VIII e devono essere utilizzate versioni speciali del trim del liquido dei corpi valvola standard. L'utilizzo di un corpo valvola per gas/vapore per il servizio con liquidi senza trim del liquido generalmente comporta: notevole declassamento della capacità e possibile instabilità.

Correzione della viscosità per fluidi densi

Se la viscosità del fluido in condizioni di scarico supera circa 100 SSU (Saybolt Seconds Universal), il fattore di correzione della viscosità Kv diventa significativo. La correzione utilizza il numero di Reynolds attraverso l'orifizio. Iniziare con Kv = 1,0, calcolare l'area dell'orifizio di prova, determinare il numero di Reynolds, cercare Kv dalla tabella API 520, quindi ricalcolare. Iterare fino a quando l'area dell'orifizio converge, solitamente entro due o tre iterazioni per i fluidi di processo tipici.

Dimensioni orifizio standard: tabella di riferimento API 526

Una volta calcolata l'area dell'orifizio richiesta, selezionare la successiva designazione dell'orifizio standard da API 526. La tabella seguente mostra le designazioni degli orifizi standard e le relative aree nominali. Verificare sempre con la scheda tecnica specifica del produttore, poiché le aree effettive dell'orifizio possono variare leggermente rispetto ai valori API 526 nominali.

In che modo la contropressione influisce sulla selezione e sul dimensionamento della valvola di sicurezza

La contropressione è uno degli aspetti più comunemente gestiti in modo errato nel dimensionamento della valvola limitatrice di pressione. Gli ingegneri che lo ignorano si ritrovano con valvole che funzionano diversamente da quelle previste, a volte in modo pericoloso.

Valvole di sicurezza convenzionali

Una valvola di sicurezza convenzionale a molla diretta ha la cavità della molla scaricata verso l'uscita. Ciò significa che la contropressione agisce direttamente contro la forza della molla, aumentando di fatto la pressione impostata. Se la contropressione è sovrapposta costante e conosciuto , la valvola può essere impostata al banco per compensare. Ma se la contropressione è variabile, la pressione impostata cambia con essa: una situazione pericolosa. L'API 520 lo consiglia La contropressione accumulata su una valvola convenzionale non deve superare il 10% della pressione impostata nel calibro.

Valvole di sicurezza a soffietto bilanciate

Una valvola limitatrice di pressione a soffietto bilanciata utilizza un elemento flessibile per isolare la molla dalla contropressione, mantenendo stabile la pressione impostata indipendentemente dalle condizioni di uscita. Queste valvole possono gestire una contropressione fino a circa il 50% della pressione impostata senza un significativo degrado delle prestazioni, anche se la capacità continua a diminuire con l'aumento della contropressione e si applica ancora la correzione Kb.

Valvole limitatrici di pressione pilotate

Una valvola di sicurezza pilotata utilizza la pressione di processo per mantenere chiusa la sede della valvola principale. La valvola principale si apre solo quando il pilota rileva una sovrapressione. Queste valvole sono essenzialmente immuni agli effetti della contropressione sulla pressione impostata e possono funzionare con contropressioni fino a 80% della pressione impostata in alcuni modelli . Sono spesso scelti per applicazioni ad alta pressione, collettori svasati con notevole contropressione accumulata e situazioni in cui la precisione della pressione impostata è fondamentale.

Esenzione in due fasi e in fasi miste: considerazioni speciali

Quando il fluido di scarico è una miscela bifase liquido-vapore, non si applica direttamente né il metodo di dimensionamento del gas né quello del liquido. Fluidi lampeggianti, sistemi reattivi e circuiti di refrigerazione producono spesso scenari di soccorso a due fasi. Il sottodimensionamento in questi casi è comune e pericoloso.

I metodi riconosciuti per il dimensionamento a due fasi includono:

• Metodologia DIERS (Design Institute for Emergency Relief Systems) — l'approccio più rigoroso, sviluppato specificatamente per sistemi bifase reattivi e non in equilibrio
• Metodo Omega — un modello di equilibrio semplificato di Leung (1986), adottato nell'API 520 Appendice C; utilizza un singolo parametro ω derivato dai calcoli del flash al 90% e al 100% della pressione di scarico
• HEM (modello di equilibrio omogeneo) — presuppone il pieno equilibrio termodinamico e la miscelazione omogenea; conservativo per la maggior parte delle applicazioni

Il dimensionamento a due fasi richiede in genere un simulatore di processo (come Aspen HYSYS, SimSci PRO/II o VMGSim) per generare dati flash in condizioni di sollievo. L'area dell'orifizio richiesta risultante è spesso da 2 a 5 volte più grande rispetto a quanto suggerirebbe un calcolo del vapore puro per la stessa portata. Questo è il motivo per cui molti impianti che dimensionavano le valvole di sicurezza ipotizzando un servizio solo vapore si sono accorti che erano gravemente sottodimensionate quando il fluido effettivo era bifase.

Caduta di pressione in ingresso: la regola del 3% che viene ignorata

La pressione all'ingresso della valvola quando scorre non deve scendere di oltre il 3% al di sotto della pressione impostata (secondo API 520 Parte II e API 526). Questo limite del 3% sulla caduta di pressione in ingresso è uno dei vincoli più frequentemente violati nella pratica di installazione e causa vibrazioni.

Ecco perché: una valvola di sicurezza a molla inizia a chiudersi quando la pressione in ingresso diminuisce. Se la tubazione di ingresso ha una resistenza elevata, la pressione all'ingresso della valvola diminuisce bruscamente quando la valvola si apre. Se tale caduta supera lo scarico (la riduzione di pressione necessaria per riposizionare la valvola, in genere il 7–10% della pressione impostata per le valvole di processo), la valvola si chiude prima che la pressione del sistema sia stata ripristinata, quindi si riapre. Il ciclo si ripete: si tratta di chiacchiere e distrugge la sede della valvola.

In pratica, la regola del 3% significa che il tubo di ingresso deve essere corto e di grande diametro. Una linea guida approssimativa: l'ugello di ingresso dovrebbe essere almeno pari alla dimensione della connessione di ingresso della valvola dalla tabella API 526 e la lunghezza equivalente della tubazione di ingresso deve essere ridotta al minimo. Calcolare la caduta di pressione effettiva al flusso di scarico completo utilizzando l'equazione di Darcy-Weisbach prima di finalizzare il progetto dell'installazione.

Dimensionamento dei casi di incendio: quando domina il sollievo termico

I casi di incendio spesso determinano il dimensionamento delle valvole di sicurezza per i serbatoi di stoccaggio e le apparecchiature di processo situate in aree con scorte di sostanze infiammabili. Lo scenario presuppone un incendio che circonda la nave, riscaldandone il contenuto e generando vapore che deve essere evacuato.

L'API 521 fornisce due equazioni per l'apporto di calore del fuoco: una per la superficie bagnata (liquido sotto la fiamma) e una per la superficie non bagnata (spazio di vapore). L'equazione della superficie bagnata tipicamente governa e fornisce un apporto di calore in BTU/h o kW. Questo apporto di calore viene quindi diviso per il calore latente di vaporizzazione del liquido in condizioni di scarico per fornire la portata di vapore richiesta.

Un dettaglio fondamentale: la custodia antincendio lo consente Sovrapressione del 21%. secondo ASME Sezione VIII (rispetto al 10% per i casi normali), che riduce leggermente l'area dell'orifizio richiesta. Tuttavia, ASME richiede anche che il caso di incendio sia gestito da una valvola antincendio dedicata impostata al 110% della MAWP (mentre la valvola primaria è al 100%) o dimostrando che la valvola primaria ha una capacità sufficiente per entrambi gli scenari.

Esempio: un recipiente orizzontale contenente 10.000 galloni di nafta con 2.000 piedi² di superficie bagnata, senza drenaggio, senza isolamento e senza applicazione di acqua antincendio (F = 1,0):

Q = 43.200 × 1,0 × 2.000 ^0.82 ≈ 34.200.000 BTU/ora

Se il calore latente della nafta in condizioni di scarico è 120 BTU/lb, il flusso di vapore richiesto è di 285.000 lb/h: un requisito di scarico molto elevato che probabilmente guiderebbe la scelta di più valvole di sicurezza con orifizio grande o di una valvola pilotata.

Errori comuni nel dimensionamento e come evitarli

Utilizzo della fase fluida sbagliata

Supponendo che lo scarico sia tutto vapore quando il fluido effettivo in condizioni di scarico è bifase, è possibile sottodimensionare la valvola di un fattore pari a 3 o più. Eseguire sempre un calcolo flash alla pressione e alla temperatura di scarico per determinare la fase e la composizione effettive del fluido che scorre.

Ignorare la contropressione nei sistemi a torcia

Man mano che la pianta invecchia e vengono aggiunti ulteriori carichi di scarico all'intestazione della svasatura, la contropressione aumenta. Una valvola dimensionata per una contropressione di 5 psi nel primo anno potrebbe registrare una contropressione di 25 psi dieci anni dopo, quando le espansioni della produzione caricano il sistema di svasatura. Ricontrollare le ipotesi di contropressione durante le revisioni della Gestione del cambiamento.

Selezione di valvole sovradimensionate "per sicurezza"

L’istinto di aggiungere margine selezionando una valvola più grande è controproducente. Una valvola di sicurezza sovradimensionata vibra, provocando danni meccanici e perdite. L'API 520 Parte I avverte esplicitamente: l'orifizio selezionato dovrebbe essere il più vicino possibile all'area richiesta calcolata senza scendere al di sotto di essa. Se la dimensione standard successiva risulta in una valvola più grande del 10% rispetto al necessario, prendere in considerazione l'utilizzo di una pressione di regolazione inferiore o di due valvole più piccole in parallelo.

Dimenticare il fattore di correzione della combinazione Kc

Quando si installa un disco di rottura a monte di una valvola di sicurezza, l'insieme funziona come un unico dispositivo e la portata viene ridotta. L'API 520 specifica Kc ​​= 0,9 a meno che la combinazione specifica non sia stata testata e certificata. Molti ingegneri applicano questo fattore solo alla formula di dimensionamento del liquido e dimenticano che si applica anche al dimensionamento del gas.

Senza tenere conto della pressione operativa rispetto alla pressione impostata

ASME Sezione VIII richiede che una valvola di sicurezza rimanga chiusa e non perda in condizioni operative normali. L'API consiglia un minimo Margine operativo del 10% tra la pressione operativa normale e la pressione impostata (ovvero, la pressione impostata deve essere almeno 1,1× la massima pressione operativa normale). Le valvole azionate troppo vicine alla pressione impostata presentano bollitura, perdite dalla sede e usura prematura.

Software e strumenti per il dimensionamento delle valvole di sicurezza

Il calcolo manuale utilizzando le equazioni API 520 è semplice per i fluidi monofase, ma richiede molto tempo per i sistemi di scarico di grandi dimensioni con molte valvole. Diversi strumenti software automatizzano il processo:

• Analizzatore di sistema Aspen FLARENET / Aspen Flare — standard di settore per la modellazione delle reti di flare; dimensiona le valvole di sicurezza e analizza simultaneamente la contropressione del collettore
• API EPCON — strumento di dimensionamento API 520/521/526 dedicato; ampiamente utilizzato per il dimensionamento delle singole valvole
• Strumento di dimensionamento online del Manuale di ingegneria Crosby — forniti da Emerson/Crosby per il dimensionamento rapido delle loro valvole
• Leggi VALVESTAR — Strumento del produttore europeo; applica sia il metodo API che quello EN ISO 4126
• COMPRESSIONE/PV Elite — principalmente software di progettazione dei recipienti, ma include moduli integrati per il dimensionamento delle valvole di sicurezza

Questi strumenti riducono gli errori di calcolo e generano documentazione per le richieste normative. Tuttavia, richiedono input corretti. Garbage in, garbage out: comprendere le equazioni e le ipotesi sottostanti è essenziale per individuare gli errori nell'output del software.

Riepilogo dei requisiti normativi e del codice

Regionei e settori diversi applicano codici diversi al dimensionamento e all'installazione delle valvole di sicurezza. La tabella seguente riassume gli standard principali:

Lista di controllo pratica per il dimensionamento della valvola di sicurezza

Utilizzare questa lista di controllo prima di finalizzare qualsiasi calcolo del dimensionamento della valvola di sicurezza e specifiche di approvvigionamento.

1. Identificare tutti gli scenari credibili di sovrapressione e determinare il caso determinante (flusso di scarico massimo richiesto)
2. Confermare la MAWP e impostare la pressione, assicurando un margine operativo di almeno il 10% sopra la pressione operativa normale massima
3. Determinare la fase del fluido di scarico (gas, liquido, vapore, bifase) alla pressione impostata più sovrapressione
4. Raccogliere le proprietà del fluido: peso molecolare, rapporto k, comprimibilità Z, viscosità, calore latente, peso specifico
5. Stimare la contropressione (sovrapposta e accumulata) e selezionare il tipo di valvola di conseguenza
6. Applicare la formula API 520 corretta per la fase fluida e calcolare l'area dell'orifizio A richiesta
7. Applicare tutti i fattori di correzione (Kb, Kc, Kw, Kv) applicabili alla propria installazione
8. Selezionare l'orifizio standard successivo più grande dall'API 526; verificare che l'area selezionata non sia più grande del 10% circa rispetto a quanto richiesto (per evitare il rischio di chatter)
9. Controllare che la caduta di pressione del tubo di ingresso al flusso di scarico completo non superi il 3% della pressione impostata
10. Verificare che la contropressione della tubazione di scarico al flusso di scarico completo rientri nel limite consentito del tipo di valvola
11. Specificare materiali di costruzione compatibili con il fluido di processo e la temperatura
12. Verificare che la valvola rechi il timbro del codice corretto (UV per ASME Sezione VIII, V per servizio caldaia Sezione I)
